電動伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到Ji為廣泛地應用。下面讓澳翔電動蝶閥廠家來給大家介紹一下其工作原理及注意事項。

電動伸縮蝶閥的工作原理：電動伸縮法蘭蝶閥是標光閥門自主設計、開發、制造的一款產品，是用圓形碟板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。伸縮法蘭蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。　　

法蘭可伸縮的蝶閥（結構長度可在一定范圍內伸縮），既為閥門的拆裝帶來便利，又能緩解管路應力，保護閥門，同時也濃縮了蝶閥加伸縮器的安裝方式，空間更為緊湊。通常情況，此類閥無需特別的維護，僅需定期觀察其伸縮部份有無存在滲漏及拉脫等現象。據本人多年的設計與應用經驗認為，伸縮法蘭蝶閥在投入初期成本較法蘭蝶閥加伸縮器的安裝方式低，但考慮日后的維護成本，反而得不償失，為何如此之說。　　　　

如蝶閥的密封部位損壞而無法更換密封圈需報廢蝶閥時，則連伸縮部份一起報廢，損失較大。如蝶閥的密封部份需要維護時，僅靠壓縮伸縮部分是無法實現閥門免拆在線維修的，而蝶閥加伸縮器的安裝方式則具有Ji大的優勢，只需拆出伸縮器，即有人工的檢修空間，實現閥門的免拆維護（蝶閥重，伸縮器輕，拆伸縮器勞動強度低）。　　　　電動伸縮法蘭蝶閥適用溫度≤80℃，用于石油、化工食品醫藥輕紡、造紙、電力、給排水、氣體管路上，作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。1、設計新穎、合理、結構別樣、重量輕、操作方便、起閉迅速。　　　　

電動伸縮法蘭蝶閥安裝使用注意事項　　　　

1、伸縮法蘭蝶閥在安裝前必須平放，切勿隨意磕碰；　　　　

2、伸縮法蘭蝶閥出廠時結構長度為zui小長度，安裝時，拉Zhi安裝長度（即設計長度）；　　　　

3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉行伸縮閥，以免損壞伸縮閥；　　　　

4、伸縮法蘭蝶閥蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉　　　　

5、電動伸縮法蘭蝶閥不做溫度補償同時,只做安裝更換、維修閥門方便用時,可用通螺栓限位，對稱夾緊伸縮法蘭蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力,按上式公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）；　　　　

6、管道施工現場嚴禁隨意拆卸解體伸縮法蘭蝶閥蝶閥；　　　　

7、本伸縮法蘭蝶閥,加工精細,配合嚴密,請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時,要求伸縮閥兩端管道必須同心,管道上的兩法蘭面要求平行；　　　　

8、法蘭固定螺栓應對稱緊固,請勿單邊強行緊固法蘭固定螺栓；　　　　

9、伸縮管安裝在閥門后；　　　　

10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。

電動閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。小編為你介紹電動閥門清洗6步驟。1、根據加工要求，部分零部件需要做拋光處理，表面不能有加工毛刺等;

2、所有零部件進行脫脂處理;

3、脫脂完成后進行酸洗鈍化，清洗劑不含磷;

4、酸洗純化后用純凈水沖洗干凈，不能有藥劑殘留，碳鋼部件省去此步驟;

5、逐個零部件用無紡布進行擦干，不能有線毛等留存部件表面，或者用潔凈的氮氣進行吹干;

6、用無紡布或者精密濾紙沾分析純酒精對逐個零部件進行擦拭，直Zhi沒有臟色。

點擊查看更多行業電動閥門應用方案

澳翔電動蝶閥產品推薦

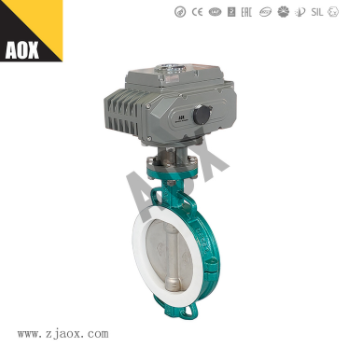

電動襯氟蝶閥
